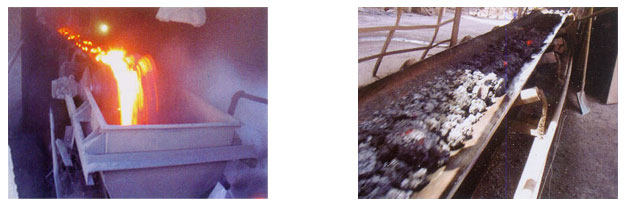

耐熱輸送帶主要用于輸送高溫物料，如燒結(jié)礦、熱焦炭、水泥熟料、熱鑄件等。根據(jù)耐熱帶破損以至喪失輸送能力的主要表現(xiàn)和不同的耐熱級別，分別采用三元乙丙或丁苯橡膠做覆蓋膠；高強高滲透聚酯帆布或棉帆布做強力層。覆蓋膠與骨架層間可輔設(shè)耐熱玻璃布，以提高耐熱帶使用壽命。根據(jù)用戶要求，可做成環(huán)型帶。
耐熱帶覆蓋層耐熱試驗后的物理機械性能符合下表規(guī)定：
| 項目 | 型號 | ||||
| T1 | T2 | T3 | T4 | ||
| 變化范圍 | |||||
| 硬度 | 老年化與老年前之差 | +20 | +20 | +20 | +20 |
| 老年化最大值 | 85 | ||||
| 拉伸強度 | 老年化最低值Mpa | 12 | 10 | 5 | 5 |
| 性能變化率/% | -25 | -30 | -40 | -40 | |
| 拉斷伸長率 | 性能變化率/% | -50 | -50 | -55 | -55 |
| 老年化最低值/% | 200 | 200 | 180 | 180 | |
注：T1：可耐不大于100℃試驗溫度
T2：可耐不大于125℃試驗溫度
T3：可耐不大于150℃試驗溫度
T4：可耐不大于175℃試驗溫度
